Loop Detection op Ruckus switches

Je maakt het soms mee, er worden bureau’s verplaatst in een kantoor, er worden apparaten aangesloten bij de bureau’s, en vervolgens wordt het netwerk traag of stopt er zelfs mee omdat bijvoorbeeld een telefoon met 2 kabels naar de muur aangesloten is.

Een broadcast storm is snel veroorzaakt, maar Ruckus heeft op de ICX switch lijn een systeem genaamd “Loop Detection”, waarmee broadcast storms gedetecteert en voorkomen kunnen worden.

Loop Detection is een handige feature welke op een simpele manier loops in je netwerk kan voorkomen wanneer deze plaatsvinden. Dit systeem werkt volledig individueel van Spanning Tree en kan naast- of zelfs als vervanging op Spanning Tree gebruikt worden om actief loops in je netwerk te voorkomen aan de rand van je netwerk.

Hoe werkt Loop Detection?

Loop detection werkt heel simpel: De switch gaat op iedere interface (welke voorzien is van loop detection) een klein broadcast pakketje uitsturen, als de switch ditzelfde pakket via een andere poort ziet terugkomen, betekent dit dat er een loop is ontstaan op het netwerk en zet de switch de poort automatisch uit.

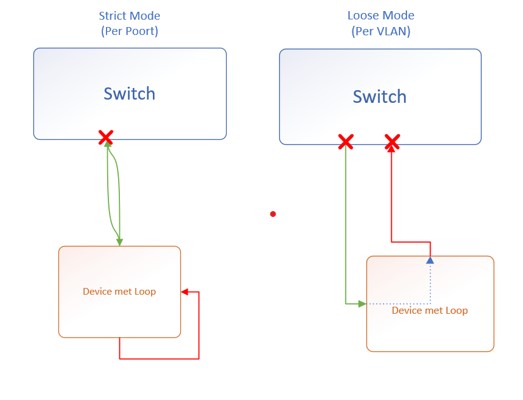

Er zijn twee soorten van loop detection: Strict (per poort) en Loose (per VLAN). Er zijn grote verschillen tussen deze soorten:

In de Strict Mode configuratie controleert de switch of deze het uitgestuurde loop detection pakket op dezelfde poort ziet terugkomen en zet deze poort uit wanneer dit plaatsvindt.

In de Loose Mode configuratie controleert de switch of deze een door de switch uitgestuurde loop-detection pakket op een andere poort ziet terugkomen, en zet zowel de zendende poort als ontvangende poort uit.
