Hoe ga je te werk?

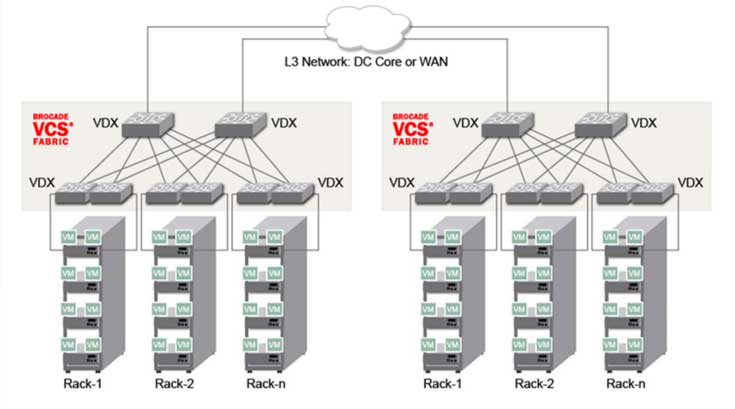

In een Brocade VCS kunnen een of meer members offline zijn. Commando “show vcs” hieronder laat zien dat r-bridge node 3 offline staat.
VCS-NODE-073# sh vcs
Config Mode : Distributed
VCS Mode : Logical Chassis
VCS ID : 20
VCS GUID : c4fd8bb7-4545-4e45-adad-da4f2fe2828
Total Number of Nodes : 3
| Rbridge-Id | WWN | Management IP | VCS Status | Fabric Status | HostName |
|---|---|---|---|---|---|
| 1 | 10:00:00:05:33:66:cc:C2 | 172.16.10.72 | Online | Online | VCS-NODE-072 |
| 2 | >10:00:00:05:33:66:AA:9A* | 172.16.10.73 | Online | Online | VCS-NODE-073 |
| 3 | 10:00:00:27:FF:CC:CC:9F | 172.16.10.79 | Offline | Unknown | VCS-NODE-079 |
Om een offline node uit het VCS te verwijderen moet de VCS ondersteuning uitgezet worden op die specifieke node. Hiervoor wordt het commando “no vcs enable rbridge-id < id >” gebruikt.
VCS-NODE-073# no vcs enable rbridge-id 3
This operation will delete the disconnected node. Do you want to continue? [y/n]:y
Deleted the node from cluster.
Kort na het uitvoeren van het commando “no vcs enable rbridge-id 3” zien we met het commando “show vcs” dat het verwijderen van inactieve VCS node is begonnen; de node is nog aanwezig en de management gegevens zijn reeds automatisch verwijderd.
VCS-NODE-073# sh vcs
Config Mode : Distributed
VCS Mode : Logical Chassis
VCS ID : 20
VCS GUID : c4fd8bb7-4545-4e45-adad-da4f2fe2828
Total Number of Nodes : 3
| Rbridge-Id | WWN | Management IP | VCS Status | Fabric Status | HostName |
|---|---|---|---|---|---|
| 1 | 10:00:00:05:33:66:cc:C2 | 172.16.10.72 | Online | Online | VCS-NODE-072 |
| 2 | >10:00:00:05:33:66:AA:9A* | 172.16.10.73 | Online | Online | VCS-NODE-073 |
| 3 | 10:00:00:27:FF:CC:CC:9F | 0.0.0.0 | Offline | Unknown | VCS-NODE-079 |
De node wordt na ongeveer een minuut definitief uit het VCS verwijderd:
VCS-NODE-073# sh vcs
Config Mode : Distributed
VCS Mode : Logical Chassis
VCS ID : 20
VCS GUID : c4fd8bb7-4545-4e45-adad-da4f2fe2828
Total Number of Nodes : 2
| Rbridge-Id | WWN | Management IP | VCS Status | Fabric Status | HostName |
|---|---|---|---|---|---|
| 1 | 10:00:00:05:33:66:cc:C2 | 172.16.10.72 | Online | Online | VCS-NODE-072 |
| 2 | >10:00:00:05:33:66:AA:9A* | 172.16.10.73 | Online | Online | VCS-NODE-073 |
VCS-NODE-073#
Het verwijderen van de offline node uit het VCS wordt ook bijgehouden in de log van het VCS. Dit kan weergegeven worden met het commando “show log ras”. Desbetreffende log regel is hieronder weergegeven:
2017/11/30-18:59:12, [VCS-1007], 652225,, INFO, VDX6710-54, Event: VCS node remove, Coordinator IP: 172.16.10.73, VCS ID: 20, Status: rBridge ID 3 (172.16.10.79) removed from VCS cluster.
