Bij fusies van bedrijven, of in een hosting omgeving, kan het gebeuren dat er overlappende VLAN-nummers zijn. Het kan dan noodzakelijk zijn om één of meerdere VLANs om te nummeren. Maar hoe doe je dat?
Hoe ga je te werk?
Stel de volgende situatie voor:

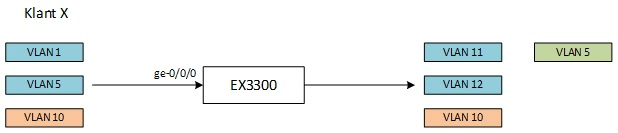

Klant X heeft diverse systemen in VLAN 1, VLAN 5 en VLAN 10. Nu moet er een trunk gemaakt worden met een Juniper EX3300 switch, maar op die Juniper switch zijn VLAN 1 en VLAN 5 reeds in gebruik. Hoe moet de trunk interface op de Juniper worden geconfigureerd? In deze situatie wordt er vanuit gegaan dat het VLAN 1 op de trunk poort van klant X wel wordt getagged. Er is dus geen untagged verkeer op die trunk.
Op de Juniper switch wordt de koppeling gemaakt op interface ge-0/0/0. Merk daarbij op dat de interface zelf als access poort wordt geconfigureerd en niet als trunk, ondanks dat er VLAN-tagged verkeer overheen worden gestuurd.
interfaces{ge-0/0/0 {description “Trunk to customer X with vlan translation”; unit 0 {family ethernet-switching {port-mode access;}}}}
vlans {Cust-Z-vlan5 {vlan-id 5;}
Cust-X-vlan10 {vlan-id 10;
interface {ge-0/0/0.0 {mapping {10 {swap;}
}
}
}
}
Cust-X-vlan11 {vlan-id 11;
interface {ge-0/0/0.0 {mapping {1 {swap;}
}
}
}
}
Cust-X-vlan12 {vlan-id 12;
interface {ge-0/0/0.0 {mapping {5 {swap;}
}
}
}
}
}
Bovenstaande configuratie kan als volgt worden ingevoerd:
set interfaces ge-0/0/0 description “Trunk to customer X with vlan translation”
set interfaces ge-0/0/0 unit 0 family ethernet-switching port-mode access
set vlans Cust-Z-vlan5 vlan-id 5
set vlans Cust-X-vlan10 vlan-id 10
set vlans Cust-X-vlan10 interface ge-0/0/0.0 mapping 10 swap
set vlans Cust-X-vlan11 vlan-id 11
set vlans Cust-X-vlan11 interface ge-0/0/0.0 mapping 1 swap
set vlans Cust-X-vlan12 vlan-id 12
set vlans Cust-X-vlan12 interface ge-0/0/0.0 mapping 5 swap
Op de Juniper switch zijn voor klant X drie VLANs gemaakt: 10, 11 en 12. VLAN 10 blijft VLAN 10. VLAN 11 wordt vertaald naar VLAN 1, als het de interface ge-0/0/0.0 verlaat. En VLAN 12 wordt vertaald naar VLAN 5.
Het mooie van deze constructie, is dat de VLAN-translatie twee kanten op is. Het maakt dus niet uit welke kant het verkeer initieert.
Deze manier van VLAN-translatie werkt al vanaf Junos 10.0 en ook op EX3200/EX4200 switches. Voor grotere EX switches zoals de EX9200 en de QFX serie kan ook gebruik gemaakt worden van “vlan-rewrite translate”. Zie hiervoor deze link op de Juniper site:
https://www.juniper.net/documentation/en_US/junos/topics/reference/configuration-statement/vlan-rewrite-edit-interfaces.html
