Vanaf FortiOS 7.6.3 wordt SSL-VPN in tunnelmodus niet meer ondersteund. Organisaties die willen upgraden naar FortiOS 7.6.x en daarbij willen overstappen op Dial-up IPsec VPN, kunnen dit artikel gebruiken als handleiding voor de migratie. De meeste configuratiestappen zijn uitgewerkt in CLI, omdat diverse benodigde opties niet beschikbaar zijn in de GUI.
Het artikel bevat ook een afzonderlijk onderdeel voor de migratie van SSL-VPN SAML SSO naar IPsec VPN SAML SSO. Hiervoor moet in Azure een aanvullende enterprise-applicatie voor SSL-VPN worden aangemaakt en op de FortiGate een nieuwe SAML SSO Service Provider worden ingericht. Bestaande SSO-gebruikersgroepen kunnen worden hergebruikt, mits zij aan de nieuwe VPN-applicatie zijn toegewezen.
Basis Configuratie
We starten met een basisconfiguratie voor split-tunneling op basis van lokale authenticatie. Vrijwel alle authenticatiemethoden worden ondersteund, met uitzondering van LDAP PEAP. Als LDAP-authenticatie nodig is, dient in plaats daarvan LDAP EAP-TTLS te worden gebruikt.
Firewall address groups en subnets gebruikt voor split tunnel.
Houd de split-tunnelbestemmingen beperkt tot de RFC1918 private-adresreeksen, tenzij uw omgeving vraagt om een afwijkende inrichting. Verkeer dat wordt toegestaan, kan op een later moment altijd nog verder worden ingeperkt via de relevante firewall policies.
config firewall address
edit "RFC1918-1"
set subnet 10.0.0.0 255.0.0.0
next
edit "RFC1918-2"
set subnet 172.16.0.0 255.240.0.0
next
edit "RFC1918-3"
set subnet 192.168.0.0 255.255.0.0
next
end
config firewall addrgrp
edit "RFC1918"
set member "RFC1918-1" "RFC1918-2" "RFC1918-3"
next
end
IPRange voor de VPN clients.
config firewall address
edit "Dialup-VPN-Range"
set type iprange
set start-ip 10.11.11.1
set end-ip 10.11.11.254
next
endVPN tunnel configuratie
Onderstaand vindt u de configuratie van de VPN-tunnel, aangevuld met een beknopte toelichting op de belangrijkste instellingen.
config vpn ipsec phase1-interface
edit "Dialup-VPN"
set type dynamic
set interface "wan1"
set ike-version 2 <- FortiClient EMS 7.4.6 support geen IKEv1 meer.
set peertype any
set net-device disable
set mode-cfg enable <- Stuurt de nodige config naar de VPN clients.
set ipv4-dns-server1 192.168.1.1 <- Interne DNS server.
set ipv4-dns-server2 192.168.1.2 <- Interne DNS server.
set proposal aes256-sha256 <- Standaard settings van FortiClient.
set dpd on-idle
set dhgrp 20 <- Standaard setting van FortiClient.
set eap enable <- Voor authenticatie.
set eap-identity send-request <- Voor authenticatie.
unset authusrgrp <- Unset om “inherit from policy” te gebruiken voor authenticatie.
set assign-ip-from name <- Geeft de clients een IP vanuit de IP pool.
set ipv4-split-include "RFC1918" <- Subnets gerouteerd door de IPsec Tunnel.
set ipv4-name "Dialup-VPN-Range" <- IP Range waaruit clients een IP krijgen.
set save-password enable <- Optioneel
set client-auto-negotiate enable <- Optioneel
set client-keep-alive enable <- Optioneel
set psksecret Test1234! <- IPsec Pre-Shared Key.
set dpd-retryinterval 60
next
end
config vpn ipsec phase2-interface
edit "Dialup-VPN"
set phase1name "Dialup-VPN" <- Zorg dat dit matched met phase1-interface
set proposal aes256-sha256 <- Standaard setting van FortiClient.
set dhgrp 20 <- Standaard setting van FortiClient.
set keepalive enable
next
endVPN user en Group met Firewall Policy
In deze stap wordt een gebruiker aangemaakt, toegevoegd aan een groep en vervolgens wordt die groep gekoppeld aan een firewall policy.
Voor correcte VPN-toegang moet de gebruiker lid zijn van een groep die wordt gebruikt in de relevante firewall policy. Is dat niet het geval, dan kan de authenticatie succesvol zijn, maar blijft toegang tot de VPN alsnog geblokkeerd. Bij problemen met inloggen of toegang is het daarom raadzaam eerst te controleren of de gebruiker aan de juiste groep en policy is toegevoegd.
De authenticatie hoeft niet via lokale gebruikers te verlopen. Ook LDAPS, RADIUS en SAML worden ondersteund.
config user local
edit "solidbe"
set type password
set passwd xxxx
next
end
config user group
edit "Dialup-Test"
set member "solidbe"
next
endconfig firewall policy
edit 0
set name "Dialup-VPN > Internal"
set srcintf "Dialup-VPN"
set dstintf "internal"
set action accept
set srcaddr "Dialup-VPN-Range"
set dstaddr "all"
set schedule "always"
set service "ALL"
set logtraffic all
set groups "Dialup-Test" <- Hiermee mag de user groep inloggen op VPN.
next
endHieronder volgen enkele optionele configuratievoorbeelden.
Full tunnel en Split Tunnel
Een nieuw aangemaakte IPsec VPN-tunnel staat standaard ingesteld als full tunnel, waarbij al het verkeer van de client via de VPN-tunnel wordt geleid.
Wilt u dit wijzigen naar een split-tunnelconfiguratie, gebruik dan set ipv4-split-include om aan te geven welke bestemmingsnetwerken via de tunnel bereikbaar moeten zijn.
Als u de configuratie later weer wilt terugzetten naar full tunnel, kunt u deze instelling verwijderen met unset ipv4-split-include.
config vpn ipsec phase1-interface
edit "Dialup-VPN"
set ipv4-split-include "RFC1918"
next
endVoorbeelden authenticatie met User Group en Inherit from policy
IPsec VPN-authenticatie kan op twee manieren worden geconfigureerd: door een specifieke gebruikersgroep rechtstreeks aan de VPN toe te wijzen, of door gebruik te maken van Inherit from policy.
Het rechtstreeks koppelen van een User Group aan de VPN is doorgaans de meest geschikte optie voor kleinere omgevingen met slechts één VPN-gebruikersgroep. In grotere omgevingen met meerdere gebruikersgroepen biedt Inherit from policy meer flexibiliteit. Bovendien voorkomt deze methode dat voor elke gebruikersgroep een afzonderlijke IPsec VPN-tunnel moet worden ingericht. In dat geval wordt de toegang bepaald door de groepen die in de toepasselijke firewall policies zijn geconfigureerd.
User Group
config vpn ipsec phase1-interface
edit "Dialup-VPN"
set eap enable
set eap-identity send-request
set authusrgrp "vpn-group"
next
endInherit from policy
config vpn ipsec phase1-interface
edit "Dialup-VPN"
set eap enable
set eap-identity send-request
unset authusrgrp
next
end
IPSec tunnel op port HTTPS (TCP/443)
Sommige hotspots en afgeschermde netwerken blokkeren IPsec VPN-verkeer over UDP/500 en UDP/4500. In dergelijke situaties kan de Dial-Up IPsec VPN worden ingesteld om gebruik te maken van TCP/443.
Dit is uitsluitend mogelijk als TCP/443 niet al in gebruik is door een andere service op de FortiGate, zoals de GUI of SSL-VPN.
Tijdens de migratie kan het zinvol zijn om de IPsec VPN tijdelijk via TCP/10443 te laten werken. Zodra SSL-VPN is uitgeschakeld, kan deze configuratie worden aangepast naar TCP/443.
Bestaande IPsec-tunnels die gebruik blijven maken van UDP/500 en UDP/4500 worden door deze wijziging niet beïnvloed.
config vpn ipsec phase1-interface
edit "Dialup-VPN"
set transport tcp
next
end
config system settings
set ike-tcp-port 443
end
IPsec VPN with SAML authentication
Binnen sommige organisaties wordt SSL-VPN al gebruikt in combinatie met SAML-authenticatie, of het is gewenst om tijdens de migratie op SAML-authenticatie over te stappen.
Hoewel het merendeel van de configuratie overeenkomt met die van SSL-VPN met SAML, zijn er enkele belangrijke verschillen waarmee rekening moet worden gehouden.
Voorbeeld SSL VPN met SAML authentication
IPsec VPN SAML authenticatie
Authenticatie port
SSL VPN en IPsec VPN gebruiken verschillende poorten voor SAML-authenticatie.
Waar SSL VPN met SAML doorgaans gebruikmaakt van de SSL VPN-poort 443, gebruikt IPsec VPN met SAML standaard poort 1001.
zie “IPsec VPN SAML authenticatie”
config system global
set auth-ike-saml-port <integer> <- Default 1001.
end
Service Provider Address
Het correct instellen van het Service Provider Address is essentieel voor een goed functionerende SAML-configuratie bij IPsec VPN. Deze waarde moet consistent zijn met de interface waarop de IPsec VPN is gebonden, de geconfigureerde Service Provider-instellingen op de FortiGate en de instellingen binnen de Azure-applicatie. Wanneer de IPsec VPN bijvoorbeeld is gekoppeld aan wan1, moet het Service Provider Address verwijzen naar het publieke IP-adres of de FQDN van wan1, aangevuld met poort 1001.
De waarden die hierbij op elkaar moeten aansluiten zijn:
- de IPsec VPN-tunnelinterface (wan1)
- het geconfigureerde Service Provider Address
- de bijbehorende configuratie in de Azure SSL VPN Application
Het Service Provider Address kan ook als FQDN worden geconfigureerd, bijvoorbeeld vpn.example.com:1001, mits deze naam verwijst naar hetzelfde publieke IP-adres dat op wan1 wordt gebruikt voor de VPN-verbinding.
Interface authenticatie server
Werk ook de instelling ike-saml-server bij, zodat deze verwijst naar de nieuwe SAML Service Provider die voor de IPsec VPN is ingericht.
Het is belangrijk om te beseffen dat dit onderdeel is van een migratie. Na het aanpassen van deze instelling zal de bestaande SSL VPN SAML-configuratie niet meer werken als deze nog gekoppeld is aan de oorspronkelijke Service Provider.
config system interface
edit <name>
set ike-saml-server <saml_server>
next
endSAML user groepen
De Entra ID-groepen die reeds voor SSL VPN in gebruik zijn, kunnen ook worden hergebruikt voor IPsec VPN.
Op de FortiGate is het desondanks noodzakelijk om nieuwe gebruikersgroepen aan te maken, aangezien de IPsec VPN-configuratie is gekoppeld aan een nieuwe SAML SSO Service Provider.
config user group
edit "SSO-VPN-Users"
set member "Azure-SSL-VPN" <- Varieert
config match
edit 1
set server-name "Azure-SSL-VPN" <-Is anders dan SSL VPN groep
set group-name "entra-id" <- Varieert
next
end
next
end
config user group
edit "SSO-IPsec-VPN-Users"
set member "Azure-IPsec-VPN" <-Varieert
config match
edit 1
set server-name "Azure-IPsec-VPN" <-Different SAML SSO Service Provider
set group-name "entra-id" <- Varieert
next
end
next
end

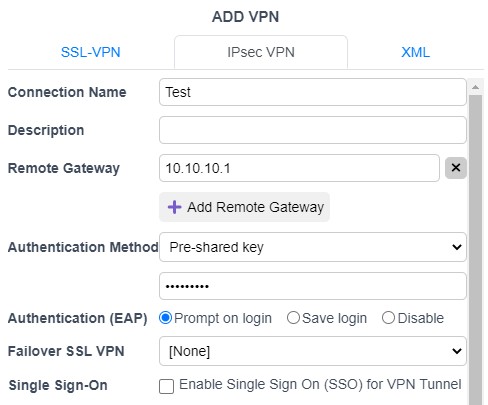

FortiClient Voorbeeld
Wanneer aes256-sha256 en dhgrp 20 worden gebruikt, kunnen de meeste overige instellingen ongewijzigd op hun standaardwaarden blijven staan.

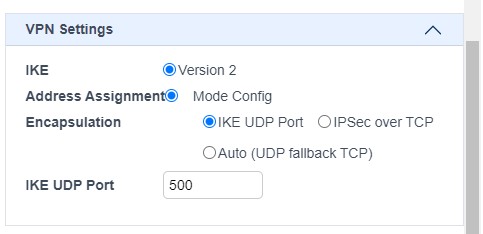

Deze instelling hoeft alleen te worden aangepast wanneer een aangepaste poort wordt gebruikt. Zie Changing the Tunnel Port to HTTPS (TCP/443) voor meer informatie.
