Binnen het VxLan, BGP en EVPN design wordt er veel gebruik gemaakt van IPv4 /30 subnets op de verbindingen tussen de Leafs en Spines. Dit zorgt voor veel documentatie die bijgehouden moet worden en veel variabelen in configuraties, maar dit kan simpeler.
Tegenwoordig ondersteunen de meeste vendoren het 64-bit Extended Unique Identifier format (EUI-64), waarmee netwerk apparaten een IPv6 kunnen genereren. Hierdoor hoeven we geen IP adressen bij te houden en kunnen we het stukje configuratie makkelijker verwerken in templates.
IPv6 EUI-64
IPv6 is 128 bit lang, hiervan wordt 64 bit gebruikt voor het subnet ID en 64 bit voor het interface ID.
IPv6 EUI-64 is de methode die gebruikt wordt om het interface ID te generen.
Subnet ID
Voor het link local adres is het subnet FE80::/10 gereserveerd, maar in praktijk zie je dat FE80::/64 gebruikt wordt. Je krijgt dus op de interface het volgende adres te zien fe80::<interface ID>/64. Dit subnet kan niet routeren en het is daarom mogelijk om op elke interface hetzelfde subnet ID te gebruiken.
Interface ID

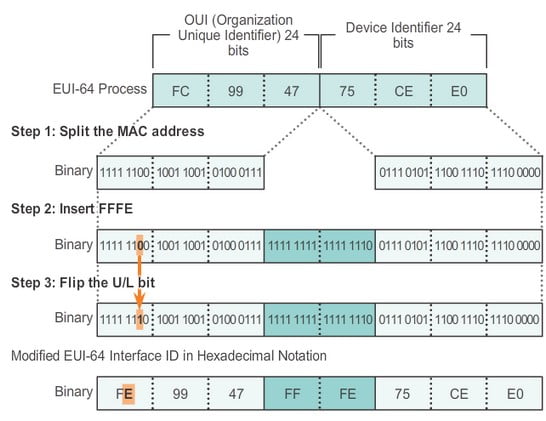

Het interface ID is 64 bit lang en wordt gegenereerd middels het MAC Adres 48 bit. Maar zoals we kunnen zien is het MAC adres kleiner dan het Interface ID, dus we moeten deze aanvullen. Dit doen we door het MAC adres in tweeën te splitsen en FF:FE (16 bit) toe te voegen. Hierna moeten we het U/L bit omdraaien, om aan te geven dat dit een lokaal gegenereerd adres is, en daarna hebben we ons interface ID.
Voorbeeld Arista router
Door het Subnet ID (fe80::/64) te combineren met ons interface ID (e4c:97ff:fe27:1fe6) krijgen we ons IPv6 link local adres.
| Spine1(config)#show interfaces ethernet 1 |
| Ethernet1 is up, line protocol is up (connected) |
| Hardware is Ethernet, address is 0c4c.9727.1fe6 |
| IPv6 link-local address is fe80::e4c:97ff:fe27:1fe6/64 |
Configuratie voorbeeld Arista

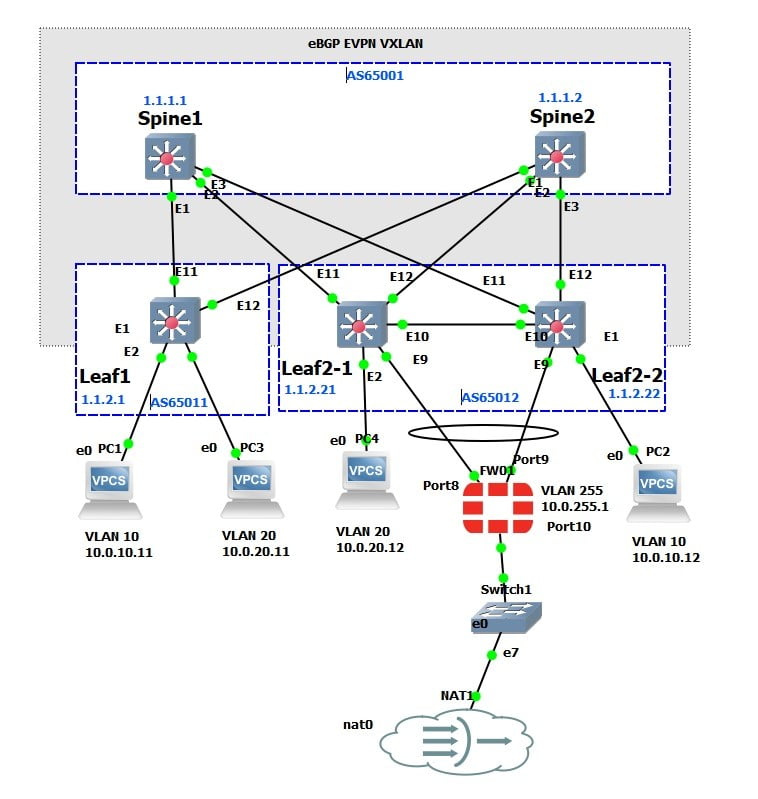

We hebben een setup opgebouwd in ons lab middels Arista vEOS.
De configuratie van onze LEAF1 ziet er als volgt uit:
! Command: show running-config
! device: Leaf1 (vEOS-lab, EOS-4.32.2F)
!
service routing protocols model multi-agent ß Nodig voor Multiprotocol BGP (MP-BGP).
!
hostname Leaf1
!
interface Ethernet11
mtu 9214
no switchport
ipv6 enable <- Nodig om IPv6 te kunnen gebruiken op de interface.
ipv6 address auto-config <- Hiermee zeg je dat de interface zijn eigen adres
! moet genereren middels EUI-64.
interface Ethernet12
mtu 9214
no switchport
ipv6 enable
ipv6 address auto-config
!
interface Loopback0
ip address 1.1.2.1/32
!
ip routing ipv6 interfaces <- Nodig voor IPv6 routing.
!
ip prefix-list loopback
seq 10 permit 1.1.2.0/24 ge 24
seq 20 permit 1.128.1.0/24 ge 24
!
ipv6 unicast-routing <- Nodig voor IPv6 routing.
!
route-map loopback permit 10
match ip address prefix-list loopback
!
router bgp 65011
router-id 1.1.2.1
no bgp default ipv4-unicast
neighbor spine peer group
neighbor spine bfd
neighbor spine graceful-restart
neighbor interface Et11-12 peer-group spine remote-as 65001 <- Link Local Neighbor.
!
address-family ipv4
neighbor spine activate
neighbor spine next-hop address-family ipv6 originate
redistribute connected route-map loopback
!
